贴片电容和电解电容区别？ 用法有什么讲究？
作者：admin 点击：411次 发布时间：2019-12-18
1、贴片电容的用法说明：
有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时间常数设定、隔直流等作用。一般不能用于交流电源电路，在直流电源电路中作滤波电容使用时，其阳极（正极）应与电源电压的正极端相连接，阴极（负极）与电源电压的负极端相连接，不能接反，否则会损坏电容器。

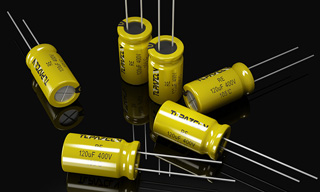

无极性电解电容器通常用于音箱分频器电路、电视机S校正电路及单相电动机的起动电路。电解电容器广泛应用于家用电器和各种电子产品中，其容量范围较大，一般为1——33000μF，额定工作电压范围为6.3——700V。
其缺点是介质损耗、容量误差较大（最大允许偏差为+100%、-20%），耐高温性较差，存放时间长容易失效。
电解电容的极性，注意观察在电解电容的侧面有“-”是负极、“+”是正极，如果电解电容上没有标明正负极，也可以根据它的引脚的长短来判断，长脚为正极，短脚为负极。
2、电解电容的用法说明：
（1）旁路电解电容的用法说明：旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。 就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。
为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。 这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。
（2）储能电解电容的用法说明：储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40——450VDC、电容值在220——150 000μF 之间的铝电解电容器是较为常用的。
