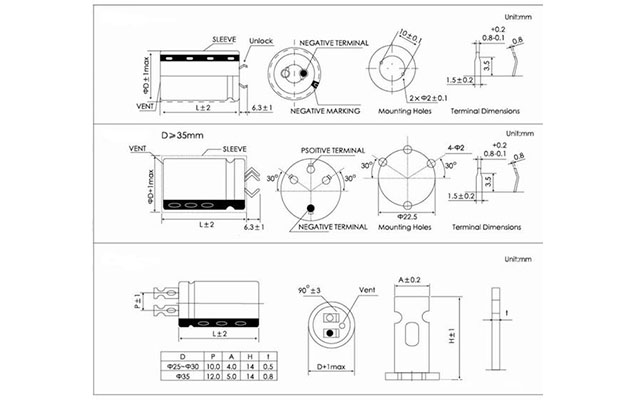

牛角型铝电解电容器的封装常用的是二角焊针型，即图三所示的最上面一种方式，图三中间一种图示为四角焊针型，此种封装主要针对大尺寸牛角电容，当安装设备振动较大时，采用此种类型能有效避免因设备振动造成电容焊接处松动。图示最下面的一种为焊片型铝电解电容器封装，多用于闪光灯设备。

3.螺栓型铝电解电容器封装：

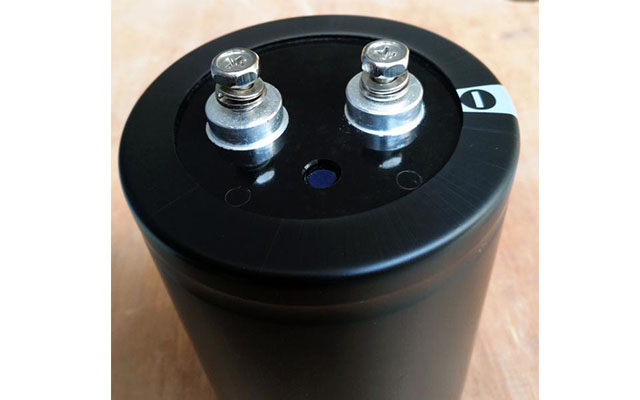

螺栓型电解电容

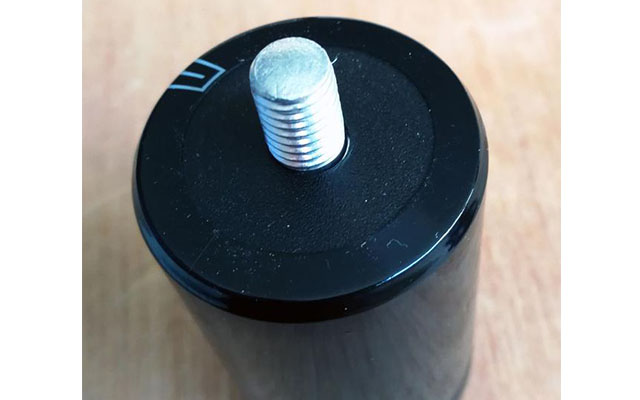

M6粗螺柱型电解电容

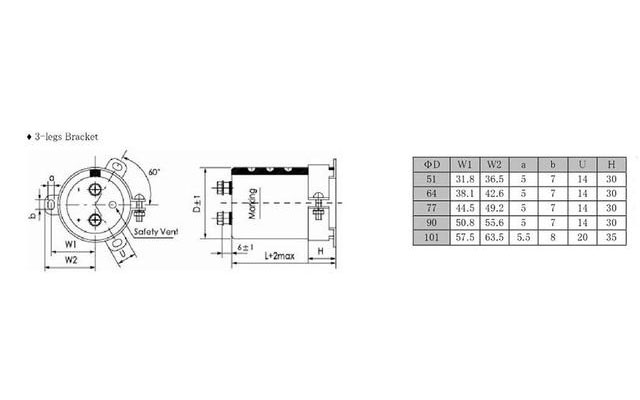

卡环式电容固定

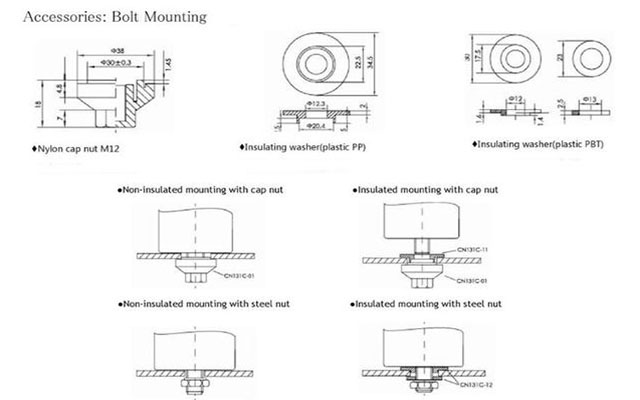

底部螺栓式固定

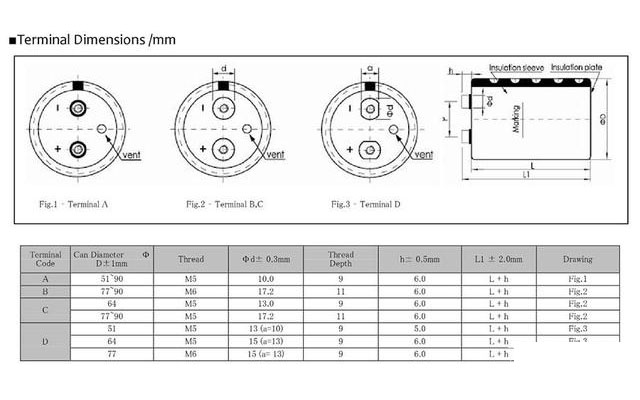

图四 螺栓型铝电解电容器封装尺寸

图五 螺栓型铝电解电容器封装尺寸

图六 螺栓型铝电解电容器封装尺寸

螺栓型电解电容的封装根据引出端子的不同可分为M5型，M6粗螺柱型，以及T型，M5型的电容能基本满足大部分的需求，而M6螺柱型能承受更大纹波电流。

螺栓型电容的固定一般采用卡环固定和底部螺丝固定二种

铝电解电容器的封装主要是上面的三种，大家可以根据自己的需要选择合适的种类。东莞市品正电子科技有限公司是一家专业从事铝电解电容器产品生产经营的电容电解技术型企业的铝电解电容生产厂家，拥有自主知识产权的电解液配方，生产长寿命、耐高温的铝电解电容，广泛应用于国内外工业自动化、电源、新能源、交通运输、消费电子等领域。欢迎咨询
